産業用配管システムでは、配管継手の品質が送電ネットワーク全体の安全性と耐用年数に直接影響します。最近、一連のFRP管継手先進の複合材料技術を駆使して作られた「FRP製レジューシングフランジ」に代表される新しいタイプの継手は市場で大きな注目を集めています。耐食性、軽量かつ高強度、取り付けが簡単という利点により、従来の金属製管継手の代替品として徐々に使用されており、化学、環境保護、電力、海洋工学の分野で広く使用されています。

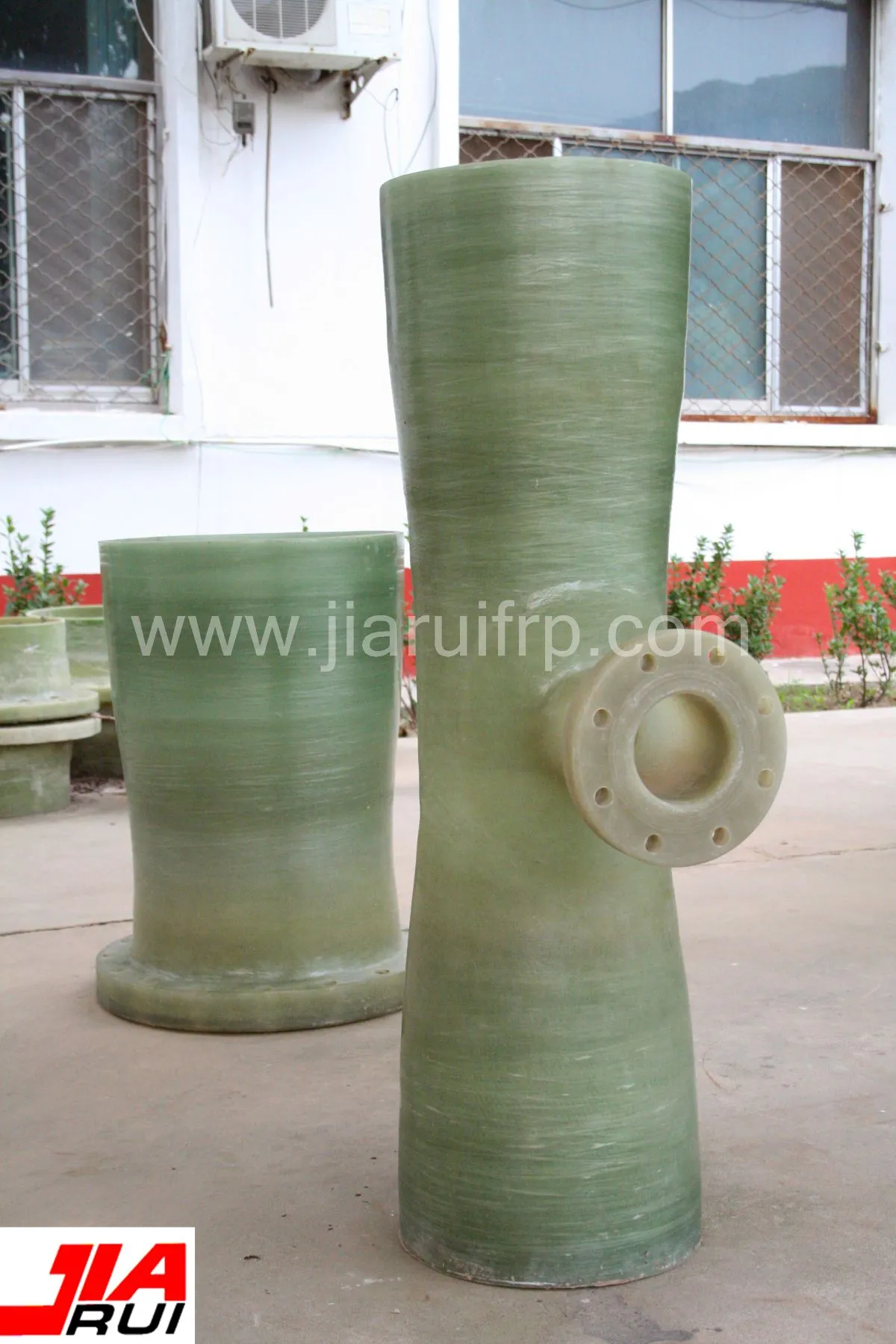

複雑な配管レイアウトでは、異なる直径の配管を接続する必要があることがよくあります。従来の還元パイプ接続では、多くの場合、取り付けが困難で、シールが不十分で、腐食しやすいという問題がありました。新発売のFRP製縮径フランジは、縮径管とフランジを一体化し、スムーズな流れ移行を実現し、一体巻き加工により溶接や接着による弱点を解消しました。本製品は下図に示すようにコンパクトな構造でフランジ端面が平らになっており、ゴムガスケットやOリングと併用することで高圧シールが可能です。-
技術的な観点から見ると、このグラスファイバー製減圧フランジの圧力定格範囲は 1.6MPa ～ 4.0MPa、温度範囲は -40 度～120 度です。強酸、強アルカリ、塩水噴霧、有機溶剤などのさまざまな腐食媒体に耐えることができます。その重量は、同じ仕様の炭素鋼製減速フランジのわずか約 4 分の 1 ですが、鋼鉄に近い強度を備えているため、パイプ サポートの耐荷重要件が大幅に軽減され、現場での設置時に重量物を持ち上げる装置が不要になります。-
プロジェクト マネージャーにとって、高性能 GRP 配管を選択すると、システムの安全な運用が保証されるだけでなく、長期的なメンテナンス コストも大幅に削減されます。{0}{1}たとえば、沿岸の化学プラントのブライン輸送パイプラインでは、以前に使用されていた炭素鋼製の還元パイプは、腐食や穴あきのため 2 年ごとに交換する必要がありました。グラスファイバー製の絞りフランジに交換した後、5 年間連続して漏れなく稼働しており、パイプ表面は無傷のままです。計算によると、初期調達コストは通常の炭素鋼製品よりわずかに高くなりますが、ダウンタイムのメンテナンス コスト、防食コーティングのメンテナンス コスト、スペアパーツの在庫の削減を考慮すると、増分投資は 3 年以内に回収でき、その後の年間メンテナンスの節約効果は 40% を超えます。-
さまざまな業界の特定の要件を満たすために、メーカーは非標準サイズのカスタマイズされたパイプ継手サービスを提供できます。{0}たとえば、排煙脱硫システムでは、配管継手には耐摩耗性と耐熱性の両方が求められます。食品や医薬品の分野では、洗浄を容易にするために内面の鏡面仕上げが必要です。-グラスファイバー製の絞りフランジは、お客様が指定したインターフェイス規格（ANSI、DIN、JIS など）に従って製造することもでき、フランジのボルト穴の数、分布円の直径、シール面のタイプはすべてカスタマイズ可能です。-さらに、デフォルトの製品色はグラスグリーンまたはグレーですが、屋外暴露や防火・防爆環境に合わせて、ご要望に応じて紫外線吸収剤や難燃性樹脂を追加することも可能です。-
環境保護と産業安全に対する国家的要件の高まりに伴い、軽量、高強度、耐食性の複合材料製パイプ継手が急速に成長しています。{0}{0}{1}{1}市場調査データによると、世界の FRP パイプ継手市場は 2023 年から 2028 年にかけて 7% 以上の CAGR で成長すると予測されており、老朽化したパイプラインの大規模な改修とアップグレードにより、アジア太平洋地域が主な成長エンジンとなっています。-
FRP レジューシング フランジを取り付ける際は、特定の操作手順に従う必要があることに注意してください。フランジの変形や亀裂につながる可能性のある一方的な過負荷を避けるために、フランジ ボルトはガスケットと十字締め方法を使用して段階的に均等に締める必要があります。{0}パイプを接続するときは、乱流を減らすために、理想的には減速機の大きい方の端を媒体の流れの方向に揃える必要があります。屋外の架空パイプラインに使用する場合、インターフェースでの振動による疲労を防ぐために、ガイド サポートを 6-8 メートルごとに設置する必要があります。適切に取り付けられた FRP 減速フランジの設計耐用年数は 20 年以上です。
結論として、FRP レデューシング フランジに代表される新しい FRP 管継手は、その総合的な経済的利点と技術的信頼性により、現代の産業用配管システムにとって理想的な選択肢となりつつあります。製品仕様、圧力定格の詳細、または選択計算表を入手するには、当社の製品センターまたはお問い合わせ直接。
